In Schleifschlamm-Transportsystemen ist die Verschleißfestes Bimetall-Verbundrohr weist im Vergleich zu einem mit Gummi ausgekleideten Rohr eine deutlich höhere Erosionsbeständigkeit auf . Unter Schlammbedingungen mit hohem Feststoffgehalt zeigen Labor- und Feldsimulationen, dass Bimetallstrukturen die Lebensdauer um ungefähr verlängern können 4 bis 8 Mal abhängig von Partikelhärte, Geschwindigkeit und Konzentration. Während ein mit Gummi ausgekleidetes System in Szenarien mit geringem bis mittlerem Abrieb eine angemessene Leistung erbringt, erfährt es in Schlammumgebungen mit hoher Geschwindigkeit, in denen scharfe Partikel kontinuierlich auf die Innenwand treffen, eine schnelle Verschlechterung. Für Anwendungen, die eine Langlebigkeit erfordern abriebfestes Rohr Bimetall-Verbundkonstruktionen bieten eine stabilere und vorhersehbarere Langzeitleistung.
Erosionsmechanismus beim Transport von Schleifschlamm
Erosion in Schlammrohrleitungen wird hauptsächlich dadurch verursacht, dass in flüssigen Medien suspendierte Feststoffpartikel wiederholt auf die Rohrinnenwand treffen. In einem Verschleißfestes Bimetall-Verbundrohr Die Innenschicht besteht aus einer Metallstruktur mit hoher Härte, die Mikroschnitten und Schlagverformungen widersteht. Diese Schicht erreicht typischerweise die oben genannten Härtegrade HRC 55–65 Dadurch kann es einem kontinuierlichen Partikelbeschuss ohne schnellen Materialverlust standhalten.
Im Gegensatz dazu sind mit Gummi ausgekleidete Rohre auf Elastizität angewiesen, um Aufprallenergie zu absorbieren. Dieser Mechanismus reduziert zunächst die Erosionsraten; Bei einem Schlammfluss mit hoher Energie führt die wiederholte Verformung jedoch zu Oberflächenermüdung, Rissbildung und schließlich zur Delaminierung. Sobald die Gummischicht beschädigt ist, wird der darunter liegende Stahl freigelegt und die Erosion beschleunigt sich rapide.
Der Erosionsprozess in einem abriebfestes Rohr Das System wird durch die Partikelgeschwindigkeit (häufig 3–10 m/s in industriellen Systemen), die Partikelgrößenverteilung (typischerweise 0,1–5 mm) und die Feststoffkonzentration (10–60 Vol.-%) beeinflusst. Diese Variablen bestimmen maßgeblich, ob Gummi- oder Bimetalllösungen besser geeignet sind.
Leistungsvergleich zwischen Rohrstrukturen
| Leistungsparameter | Verschleißfestes Bimetall-Verbundrohr | Mit Gummi ausgekleidetes Rohr |
|---|---|---|
| Erosionsbeständigkeit | Sehr hoch (4–8× längere Lebensdauer) | Mäßig |
| Lebensdauer | 8.000–15.000 Stunden | 1.500–3.000 Stunden |
| Schlagfestigkeit | Hohe strukturelle Zähigkeit | Hohe Elastizität, aber ermüdungsanfällig |
| Fehlermodus | Allmählicher Verschleiß | Plötzlicher Zusammenbruch der Auskleidung |
Wichtige technische Faktoren, die die Verschleißfestigkeit beeinflussen
Die Leistung von jedem abriebfestes Rohr hängt von mehreren interagierenden technischen Faktoren ab. Dazu gehören Materialhärte, Fließregime, Schlammzusammensetzung und Einbaugeometrie.
- Partikelhärte: Quarzreiche Aufschlämmung erhöht die Erosionsrate erheblich
- Strömungsgeschwindigkeit: Die Erosionsrate steigt exponentiell über 5 m/s an
- Rohrkrümmung: Rohrbögen unterliegen einem bis zu 3-fach höheren Verschleiß
- Temperatur: Ab 70 °C beschleunigt sich der Gummiabbau
A Verschleißfestes Bimetall-Verbundrohr ist aufgrund seiner starren metallischen Verschleißschicht weniger empfindlich gegenüber diesen Variablen, wohingegen gummierte Systeme eine nichtlineare Verschlechterung zeigen, sobald die Betriebsschwellen überschritten werden.

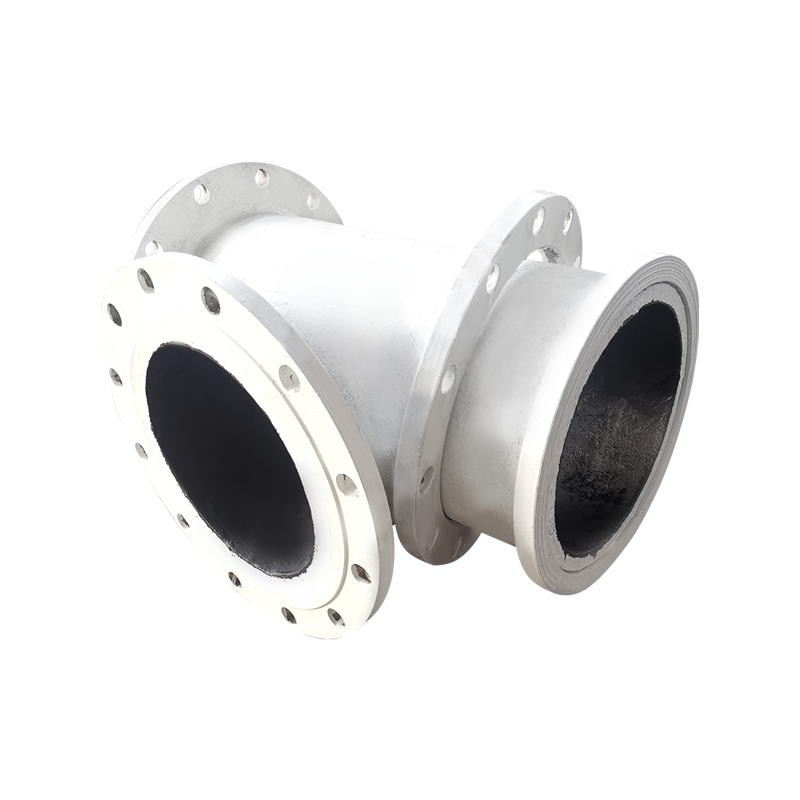

Verschleißfestes Bimetall-Verbundrohr
Lebenszykluskosten- und Wartungsanalyse
Obwohl die anfänglichen Kosten für a Verschleißfestes Bimetall-Verbundrohr ist in der Regel höher als bei einer gummierten Alternative. Die Analyse der Lebenszykluskosten zeigt jedoch ein anderes Ergebnis. Über einen Betriebszyklus von 10 Jahren haben Wartungsausfallzeiten, Austauschhäufigkeit und Arbeitskosten einen erheblichen Einfluss auf die Gesamtausgaben.
Mit Gummi ausgekleidete Systeme erfordern in rauen Schlammumgebungen häufig alle 1–2 Jahre eine teilweise oder vollständige Neuauskleidung. Jeder Stillstand kann je nach Anlagengröße zu Produktionsverlusten von mehreren Tausend bis Hunderttausenden Betriebseinheiten führen.
Im Gegensatz dazu kann ein Bimetallsystem mit minimalem Eingriff über längere Zeiträume betrieben werden, wodurch ungeplante Ausfallzeiten um bis zu reduziert werden 60 % . Dies macht es zur bevorzugten Wahl für kritische Schlammtransportleitungen, bei denen Kontinuität von entscheidender Bedeutung ist.
Industrielle Anwendungsszenarien
Die Auswahl eines abriebfestes Rohr hängt stark von den Anforderungen der industriellen Umgebung ab. Bimetall-Verbundrohre werden häufig unter Bedingungen mit hohem Verschleiß eingesetzt, beispielsweise in Bergbaurückständen, bei Baggerarbeiten und in Mineralaufbereitungsanlagen.
- Transport von Bergbauschlamm mit einem hohen Quarzgehalt von mehr als 30 % Feststoffen
- Flussbaggersysteme mit kontinuierlicher Sand- und Kiesbewegung
- Zement- und Rohstoffverarbeitungsleitungen mit abrasivem Staubschlamm
Gummierte Rohre werden immer noch unter gemäßigten Bedingungen verwendet, insbesondere dort, wo chemische Korrosion stärker ausgeprägt ist als mechanischer Abrieb. Beim Schwerlast-Gülletransport werden ihre Leistungsgrenzen jedoch innerhalb kurzer Betriebszyklen deutlich.
Fehlermodi und Zuverlässigkeitsverhalten
Das Ausfallverhalten ist ein entscheidender Faktor bei der Bewertung von Rohrsystemen. A Verschleißfestes Bimetall-Verbundrohr weist typischerweise einen allmählichen, vorhersehbaren Verschleiß auf, sodass Bediener die Wartung planen können, bevor ein kritischer Ausfall auftritt.
Mit Gummi ausgekleidete Rohre neigen jedoch dazu, abrupter zu versagen. Sobald die Auskleidung Risse bekommt oder sich vom Untergrund löst, beschleunigt sich die Erosion schnell und führt häufig zu Notabschaltungen. Dieser Unterschied im Fehlermodus wirkt sich erheblich auf die Betriebszuverlässigkeit von Schlammsystemen aus.
Unter Berücksichtigung von Erosionsbeständigkeit, Lebenszykluskosten, mechanischer Stabilität und Betriebszuverlässigkeit ist die Verschleißfestes Bimetall-Verbundrohr consistently outperforms rubber-lined pipe systems in Anwendungen zum Transport von Schleifschlamm. Für Ingenieure, die eine auswählen abriebfestes Rohr Als Lösung bieten Bimetallstrukturen eine technisch robuste und wirtschaftlich effiziente Langzeitstrategie.
