Der Zusatz von Seltenerdelementen zu Verschleißfestes Rohr aus Seltenerdlegierung Verbessert die Schweißbarkeit im Vergleich zu herkömmlichen Rohren aus hochchrom- oder karbidverstärkten Legierungen erheblich – bringt aber auch spezifische metallurgische Empfindlichkeiten mit sich, die eine sorgfältige Verfahrenskontrolle erfordern. Kurz gesagt: Zusätze von seltenen Erden verfeinern die Wärmeeinflusszone (HAZ) der Schweißnaht, verringern die Tendenz zur Heißrissbildung und verbessern die Zähigkeit an der Schweißverbindung, vorausgesetzt, dass Vorwärmtemperaturen, Zwischenlagentemperaturen und Protokolle zur Wärmebehandlung nach dem Schweißen (PWHT) strikt eingehalten werden.
Unter den verschiedenen Kategorien von Verschleißfeste Rohre heute auf dem Markt erhältlich – einschließlich Varianten mit Keramik-, Basalt- und Bimetall-Verbundwerkstoffen – die Rohr aus Seltenerdlegierung zeichnet sich durch die Kombination aus sinnvoller Abriebfestigkeit und praktischer Feldschweißbarkeit aus. In diesem Artikel werden die metallurgischen Mechanismen, die praktischen Schweißanforderungen und die kritischen Parameter erläutert, die jeder Ingenieur oder Beschaffungsspezialist vor der Installation oder Reparatur verstehen muss Verschleißfestes Rohr aus Seltenerdlegierung im Feld.
Wie Seltenerdelemente die Schweißmetallurgie verändern
Elemente der Seltenen Erden (RE) – am häufigsten Cer (Ce), Lanthan (La) und Yttrium (Y) – werden der Legierungsmatrix hinzugefügt Verschleißfestes Rohr aus Seltenerdlegierung in Spurenmengen, typischerweise im Bereich von 0,02 bis 0,15 Gew.-% . Trotz dieser geringen Mengen haben sie einen erheblichen Einfluss auf das Schweißverhalten.
Während der Erstarrung des Schweißbades wirken Seltenerdelemente als starke Kornverfeinerer und Einschlussmodifikatoren. Im Gegensatz zum Standard Verschleißfeste Rohre die ausschließlich auf einem hohen Kohlenstoff- oder Chromgehalt für die Härte beruhen Rohr aus Seltenerdlegierung erreicht seine Leistung durch einen verfeinerten mikrostrukturellen Ansatz. Insbesondere erfüllen RE-Elemente drei wichtige metallurgische Funktionen:
- Entschwefelung und Desoxygenierung: SE-Elemente haben eine starke Affinität zu Schwefel und Sauerstoff und bilden stabile SE-Sulfide und -Oxide (z. B. Ce₂O₃, CeS), die als Schlackeneinschlüsse aus dem Schweißbad schwimmen und so die Konzentration versprödender Verunreinigungen an den Korngrenzen verringern.
- Korngrenzenreinigung: Durch die Verdrängung von Schwefel und Phosphor aus den Korngrenzen des Austenits verringern RE-Zusätze die Anfälligkeit für Flüssigkeitsrisse in der WEZ – eine häufige Fehlerursache bei hochlegierten verschleißfesten Stählen.
- Kontrolle der Karbidmorphologie: In Verschleißlegierungen mit hohem Kohlenstoffgehalt verändern RE-Elemente die Form der Primärkarbide von scharfkantigen Platten zu runderen, stärker verteilten Partikeln, was die Spannungskonzentration an Schweißschnittstellen verringert und die allgemeine Duktilität der Verbindung verbessert.
Der kombinierte Effekt ist eine Schweißverbindung mit einer feineren, homogeneren Mikrostruktur und messbar besserer Zähigkeit – ein entscheidender Vorteil, wenn die Verschleißfestes Rohr aus Seltenerdlegierung im Betrieb Stoßbelastungen oder Vibrationen ausgesetzt ist.
Schweißbarkeit im Vergleich zu herkömmlichen verschleißfesten Legierungen
Um die Verbesserung zu quantifizieren, vergleicht die folgende Tabelle die Schweißbarkeitsindikatoren von Verschleißfestes Rohr aus Seltenerdlegierung gegen zwei gängige Alternativen innerhalb der größeren Familie von Verschleißfeste Rohre : Standard-Weißeisenrohr mit hohem Chromgehalt (28 % Cr) und einfacher Kohlenstoff-Mangan-Verschleißstahl (z. B. Hardox-Äquivalent).
| Parameter | Verschleißfestes Rohr aus RE-Legierung | Hochverchromtes weißes Eisenrohr | Kohlenstoff-Mn-Verschleißstahl |
|---|---|---|---|
| Anfälligkeit für Heißrisse | Niedrig | Sehr hoch | Niedrig–Medium |
| Erforderliche Vorheiztemperatur | 150–250°C | 300–450°C oder nicht schweißbar | 50–150°C |
| HAZ-Kornvergröberung | Moderat (RE-verfeinert) | Schwerwiegend | Mäßig |
| Gelenkfestigkeit (Charpy, J) | 35–60 J | <10 J | 60–120 J |
| Reparaturfähigkeit vor Ort | Gut | Arm | Ausgezeichnet |
Die Daten zeigen das deutlich Verschleißfestes Rohr aus Seltenerdlegierung nimmt einen praktischen Mittelweg ein – weitaus besser schweißbar als Weißguss mit hohem Chromgehalt und bietet gleichzeitig eine deutlich höhere Verschleißfestigkeit im Vergleich zu normalem Verschleißstahl. Für Einsätze, die sowohl Abriebschutz als auch Gelenkflexibilität vor Ort erfordern, ist die Rohr aus Seltenerdlegierung liefert durchweg eine ausgewogenere technische Lösung als beide extremen Alternativen unter den herkömmlichen Verschleißfeste Rohre .
Anforderungen an die Vorbereitung vor dem Schweißen
Eine ordnungsgemäße Vorbereitung vor dem Schweißen ist für die Erzielung einwandfreier Verbindungen unerlässlich Verschleißfestes Rohr aus Seltenerdlegierung . Folgende Schritte sollten unbedingt beachtet werden:
Oberflächenreinigung
Zunder, Rost, Fett und Feuchtigkeit müssen innerhalb von mindestens 25 mm von der Schweißzone entfernt werden. Verunreinigungen – insbesondere Schwefelverbindungen – können den vorteilhaften RE-Entschwefelungseffekt zunichte machen und das Risiko von Heißrissen erhöhen. Dies ist besonders wichtig für Rohr aus Seltenerdlegierung , wo die RE-modifizierten Korngrenzen empfindlich auf die Wiedereinführung von Schwefel reagieren. Die empfohlene Methode ist das Winkelschleifen, um ein glänzendes metallisches Finish zu erzielen.
Vorheizen
Eine Vorheiztemperatur von 150°C bis 250°C ist für die meisten Jahrgangsstufen erforderlich Verschleißfestes Rohr aus Seltenerdlegierung mit Kohlenstoffäquivalenten (CE) im Bereich von 0,45–0,65. Die Vorwärmung sollte gleichmäßig mit Propanbrennern oder Induktionsheizdecken erfolgen, durch Oberflächenkontaktthermometer überprüft und während des gesamten Schweißvorgangs aufrechterhalten werden.
Gelenkdesign
Eine Einzel- oder Doppel-V-Nut-Präparation mit a 60–70° eingeschlossener Winkel Für Stoßfugen wird eine Wurzelfläche von 1,5–2,0 mm empfohlen. Diese Geometrie bietet einen ausreichenden Zugang für die Wurzellagenabscheidung und minimiert gleichzeitig das erforderliche Schweißgutvolumen, wodurch die Wärmezufuhr und die damit verbundene WEZ-Erweichung reduziert wird – ein Gesichtspunkt, der bei allen hochlegierten Werkstoffen gleichermaßen berücksichtigt wird Verschleißfeste Rohre aber besonders kritisch für die RE-verstärkte Mikrostruktur.
Empfohlene Schweißverfahren und Verbrauchsmaterialien
Nicht alle Schweißverfahren sind gleichermaßen geeignet Verschleißfestes Rohr aus Seltenerdlegierung . Die Wahl des Prozesses wirkt sich direkt auf den Wärmeeintrag, die Verdünnungsrate und den Erhalt der SE-modifizierten Mikrostruktur in der WEZ aus.
- SMAW (Shielded Metal Arc Welding): Geeignet für Reparaturen vor Ort Rohr aus Seltenerdlegierung . Verwenden Sie Elektroden mit niedrigem Wasserstoffgehalt (E7018 oder gleichwertig) in feuchtigkeitsgehärtetem Zustand (bei 300–350 °C gelagert, innerhalb von 4 Stunden nach der Entnahme verwendet). Der Wärmeeintrag sollte unterschritten werden 25 kJ/cm pro Durchgang.
- FCAW (Flux-Cored Arc Welding): Bevorzugt zum Produktionsschweißen von Verschleißfeste Rohre aufgrund höherer Ablagerungsraten. Verwenden Sie Schutzgasdraht mit 75 % Ar / 25 % CO₂-Schutzgas. Zwischendurchgangstemperatur unterhalb halten 200°C um eine übermäßige Karbidvergröberung zu verhindern.
- GTAW (WIG-Schweißen): Empfohlen für Wurzellagen bei kleineren Durchmessern Verschleißfestes Rohr aus Seltenerdlegierung (DN50–DN150), wo Präzision und geringe Verdünnung entscheidend sind. Um die Zähigkeit beizubehalten, verwenden Sie passenden oder leicht schwächeren Fülldraht.
- Vermeiden Sie SAW (Unterpulverschweißen) für dünnwandige Abschnitte jeglicher Art Rohr aus Seltenerdlegierung , da der hohe Wärmeeintrag (häufig mehr als 50 kJ/cm) RE-modifizierte Karbide auflösen und die mikrostrukturellen Vorteile der Seltenerdzusätze zunichte machen kann.
Protokolle zur Wärmebehandlung nach dem Schweißen (PWHT).
Eine Wärmebehandlung nach dem Schweißen wird dringend empfohlen – und ist in vielen Druckanwendungen obligatorisch – z Verschleißfestes Rohr aus Seltenerdlegierung . Die Ziele von PWHT bestehen darin, verbleibende Schweißspannungen abzubauen, jeglichen Martensit, der sich während des Abkühlens in der WEZ bildet, zu mildern und der Schweißzone ein gewisses Maß an Zähigkeit wiederherzustellen. Im Vergleich zu anderen Verschleißfeste Rohre , die Rohr aus Seltenerdlegierung reagiert aufgrund der SE-stabilisierten Korngrenzenstruktur, die übermäßigem Kornwachstum während des Wärmezyklus entgegenwirkt, besonders gut auf kontrollierte PWHT.
Spannungsarmglühen
Erhitzen Sie die fertige Schweißbaugruppe auf 550–620°C 1 Stunde pro 25 mm Wandstärke (mindestens 1 Stunde) halten, dann langsam an ruhiger Luft oder unter einer Isolierdecke mit kontrollierter Geschwindigkeit abkühlen lassen 100°C/Stunde bis die Temperatur unter 300°C sinkt. Durch schnelles Abkühlen von der PWHT-Temperatur können Abschreckspannungen wieder entstehen und der Vorteil des Spannungsabbaus teilweise zunichte gemacht werden.
Sensibilisierung vermeiden
Für Noten von Verschleißfestes Rohr aus Seltenerdlegierung Bei einem Chromgehalt über 12 % ist eine längere Exposition im Temperaturbereich von zu vermeiden 450–850°C beim PWHT, da dies zur Ausfällung von Chromkarbid an den Korngrenzen führen kann (Sensibilisierung), wodurch die Korrosionsbeständigkeit an der Schweißverbindung verringert wird. In solchen Fällen kann anstelle des herkömmlichen Spannungsabbaus ein Lösungsglühen bei 1.050 °C und anschließendes schnelles Abschrecken erforderlich sein.

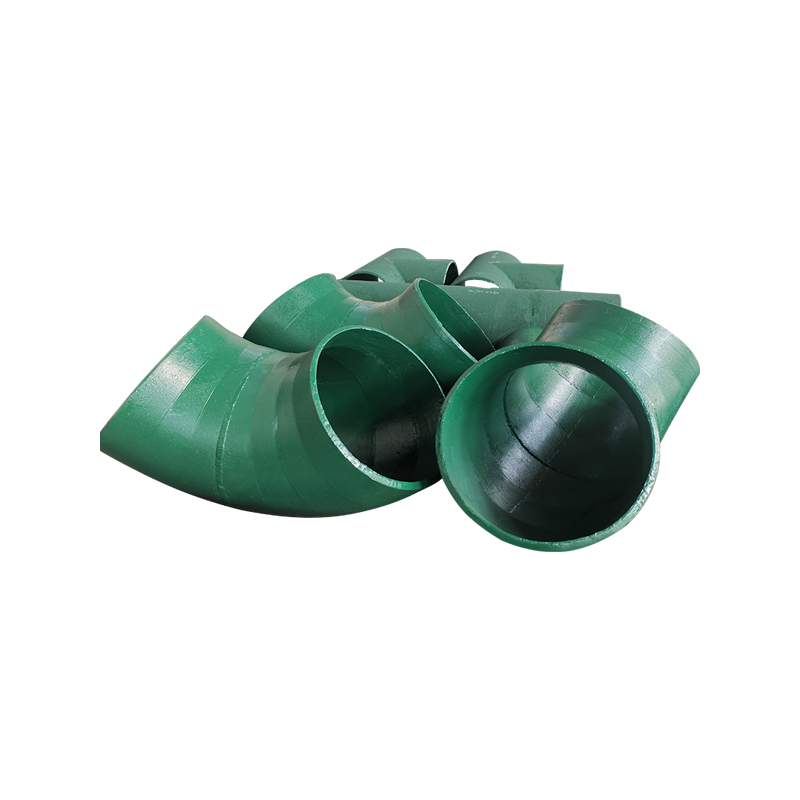

Verschleißfestes Stahlrohr aus seltenen Erden
Häufige Schweißfehler und wie man sie verhindert
Selbst bei optimierten Verfahren treten bestimmte Mängel häufiger auf Verschleißfestes Rohr aus Seltenerdlegierung Schweißnähte. Das Verständnis ihrer Grundursachen ermöglicht eine proaktive Prävention:
| Fehlertyp | Hauptursache | Präventionsmaßnahme |
|---|---|---|
| HAZ Kaltrissbildung | Bildung von Martensit durch Wasserstoffversprödung | Verwenden Sie Verbrauchsmaterialien mit niedrigem Wasserstoffgehalt; Halten Sie das Vorheizen auf ≥150 °C |
| Porosität | Feuchtigkeit im Flussmittel oder Schutzgasverunreinigung | Elektroden backen; Überprüfen Sie die Schutzgasdurchflussrate (15–20 l/min). |
| Mangel an Fusion | Unzureichende Wärmeeinbringung oder falsche Fahrgeschwindigkeit | Halten Sie die Lichtbogenenergie innerhalb des angegebenen Bereichs. Reinigung zwischen den Durchgängen |
| HAZ-Enthärtung | Zu hohe Zwischenlagentemperatur führt zur Auflösung von Karbiden | Überwachung der Zwischenlagentemperatur; unter 200°C aufbewahren |
Zerstörungsfreie Prüfung nach dem Schweißen
Nach Abschluss aller Schweiß- und PWHT-Vorgänge sind alle Verbindungen in Verschleißfestes Rohr aus Seltenerdlegierung Systeme sollten vor der Wiederinbetriebnahme einer definierten zerstörungsfreien Prüfsequenz (NDE) unterzogen werden. Die gleichen NTE-Grundsätze gelten im Großen und Ganzen für andere Verschleißfeste Rohre , aber das verzögerte Rissverhalten ist spezifisch für Rohr aus Seltenerdlegierung macht den Zeitpunkt und die Reihenfolge der Inspektion besonders kritisch:
- Visuelle Inspektion (VT): Überprüfen Sie das Schweißprofil, die Kappengeometrie und das Fehlen oberflächenbrechender Risse oder Hinterschnitte mit einer Tiefe von mehr als 0,5 mm.
- Magnetpulverprüfung (MT): Erkennen Sie Oberflächen- und oberflächennahe Diskontinuitäten, insbesondere HAZ-Kaltrisse, die sich 24–48 Stunden nach dem Schweißen aufgrund einer verzögerten Wasserstoffrissbildung bilden können.
- Ultraschallprüfung (UT): Volumetrische Untersuchung auf innere mangelnde Fusion, Porositätscluster oder Lamellenrisse. Phased Array UT (PAUT) wird für Wandstärken über 20 mm empfohlen.
- Härteprüfung (HV10): Stellen Sie sicher, dass die HAZ-Härte nicht überschritten wird 350 HV nach PWHT, was auf Restmartensit und ein inakzeptables Kaltrissrisiko hinweisen würde.
Führen Sie die MT-Inspektion frühestens durch 24 Stunden nach Abschluss der Schweißung ist besonders wichtig für Verschleißfestes Rohr aus Seltenerdlegierung , da sich eine verzögerte wasserstoffunterstützte Rissbildung erst lange nach dem Abkühlen der Verbindung auf Umgebungstemperatur entwickeln kann.
Praktische Erkenntnisse für Außendiensttechniker und Beschaffungsteams
Die Schweißbarkeitsvorteile, die durch Zusätze seltener Erden entstehen, machen Verschleißfestes Rohr aus Seltenerdlegierung eine wirklich praktikable Lösung für abrasive Servicesysteme, die auch vor Ort schweißbare Verbindungen erfordern. Um diese Vorteile zu nutzen, ist jedoch Disziplin bei der Durchführung des Verfahrens erforderlich. Wichtige praktische Punkte zur Weiterführung:
- Fordern Sie immer die Kohlenstoffäquivalentwert (CE). Informieren Sie sich beim Rohrhersteller, bevor Sie Ihre Schweißverfahrensspezifikation (WPS) entwerfen, da CE die Vorwärmanforderungen für alle direkt vorschreibt Rohr aus Seltenerdlegierung Klasse.
- Geben Sie an wasserstoffarme Elektroden als vertragliche Anforderung In Fertigungs- und Installationsverträgen ist die Elektrodenfeuchtigkeit der größte kontrollierbare Risikofaktor für Kaltrisse bei allen hochlegierten Werkstoffen Verschleißfeste Rohre .
- Führen Sie das Schweißen nach Möglichkeit in einer kontrollierten Innenumgebung durch. Wind, Regen und Umgebungstemperaturen unter 5 °C erhöhen die Wasserstoffabsorption und Abkühlgeschwindigkeit drastisch, was sich beides negativ auf die Schweißqualität auswirkt Verschleißfestes Rohr aus Seltenerdlegierung .
- Budget für PWHT im Projektplan – das Weglassen aus Kostengründen führt fast ausnahmslos zu vorzeitiger HAZ-Rißbildung und teureren Betriebsausfällen, unabhängig von der Güteklasse Rohr aus Seltenerdlegierung angegeben.
Der Zusatz von Seltenerdelementen in Verschleißfestes Rohr aus Seltenerdlegierung ist insgesamt positiv für die Schweißbarkeit – aber es verlagert die Herausforderung von den inhärenten Materialeigenschaften des Rohrs hin zur Präzision und Disziplin des Schweißverfahrens. Mit der richtigen Prozessauswahl, dem richtigen Wärmemanagement und der Inspektion nach dem Schweißen sind dauerhafte, hochintegrierte Schweißverbindungen sowohl im Feld als auch in der Werkstatt problemlos realisierbar. Für jedes Projekt spezifizieren Verschleißfeste Rohre Im anspruchsvollen Schleifeinsatz ist die Rohr aus Seltenerdlegierung ist nach wie vor eine der technisch sinnvollsten und installationsfreundlichsten Optionen, die heute verfügbar sind.
